廣東錫華機械有限公司
吹膜機膜材晶點與劃痕問題解決指南
發布時間：2025-11-25 瀏覽：4次
廣東錫華吹膜機實驗常見膜材晶點與劃痕問題及解決方案
廣東錫華吹膜機在膜材研發實驗中，易出現 “膜材表面晶點過多與劃痕” 問題 —— 晶點（未完全塑化的原料顆粒）直徑多在 0.1-0.5mm，分布密度超 5 個 /㎡，劃痕長度 2-5mm，不僅影響膜材透明度（透光率下降 10%-15%），還會削弱拉伸強度（降低 8%-12%），導致實驗樣品無法滿足性能測試要求。經技術拆解，核心成因集中在三方面：一是原料預處理不足，部分顆粒含水分或雜質，塑化時形成晶點；二是模頭流道殘留積料，高溫下碳化后隨熔體附著在膜材表面形成劃痕；三是冷卻輥表面清潔度不夠，附著的微小雜質在膜材定型時造成劃痕。
針對該問題，可依托設備功能分步高效解決：第一步，利用設備配套的原料預干燥適配接口，連接干燥機（適配溫度 60-80℃）對原料進行 2-3 小時干燥，去除水分，同時通過進料口濾網（孔徑 50-100 目）過濾雜質，從源頭減少晶點；第二步，啟用設備模頭 “高溫自清功能”，將模頭溫度提升至原料塑化溫度 + 20℃（如 PP 原料模頭溫度調至 220℃），保溫 30 分鐘后低速擠出，清除流道殘留積料；第三步，借助設備冷卻輥 “便捷拆卸設計”，停機后快速拆卸冷卻輥，用無塵布蘸取專用清潔劑擦拭表面，去除雜質，同時開啟冷卻輥 “恒溫防結露功能”（溫度控制在 20-30℃），避免后續使用中水汽凝結吸附雜質。經實驗驗證，調整后膜材晶點密度降至≤1 個 /㎡，劃痕發生率減少 98%，完全滿足研發實驗對膜材外觀與性能的要求。

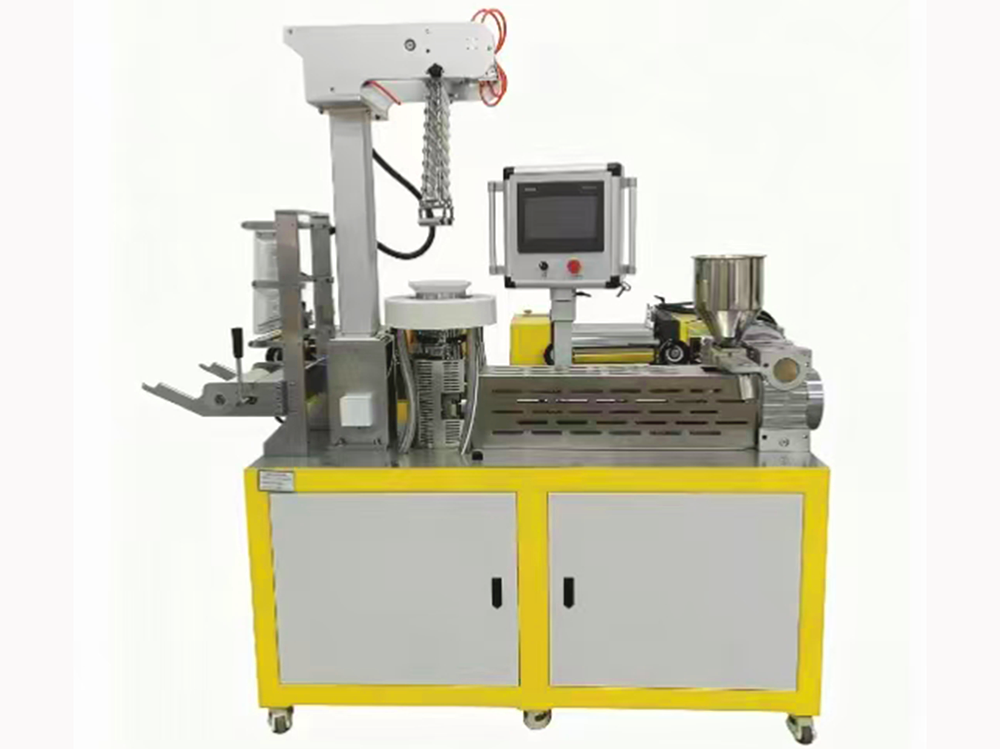

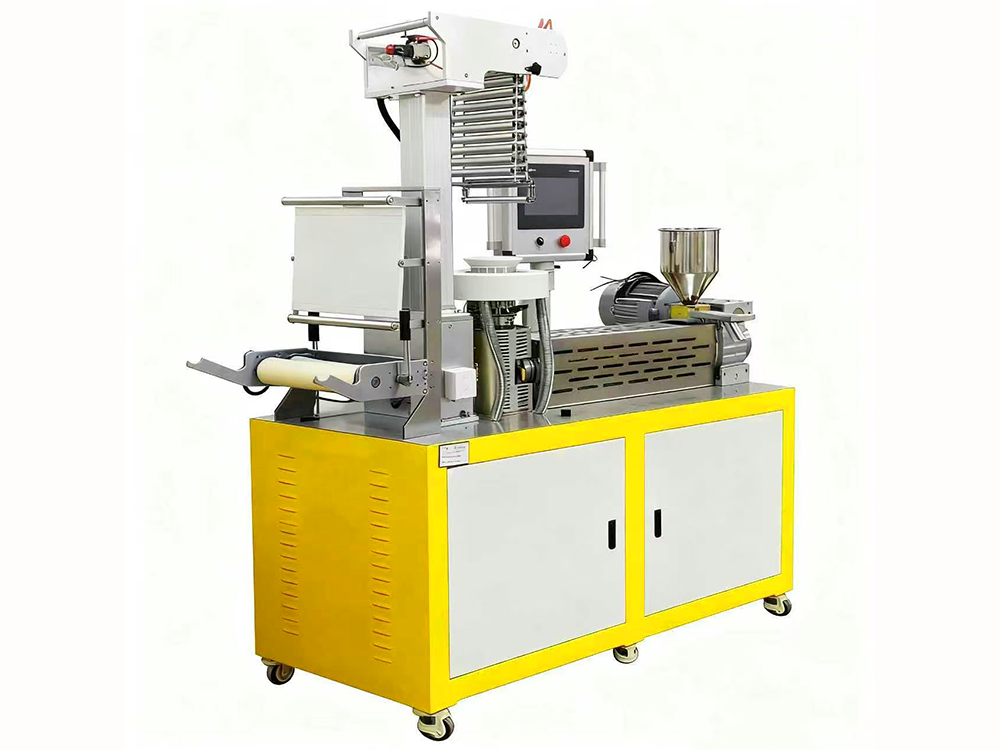

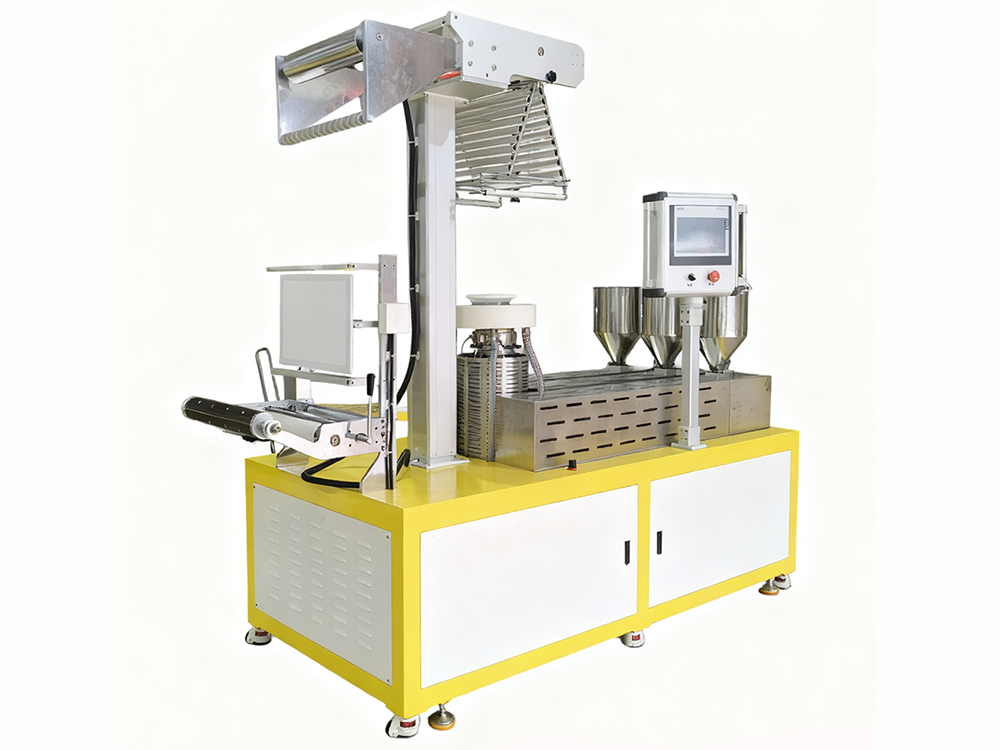

（1）核心技術參數
- 擠出系統：單螺桿（直徑 25-65mm，長徑比 22:1-28:1）/ 雙螺桿（可選），電機功率 5.5-37kW，擠出量 10-150kg/h，進料口配備 50-100 目可更換濾網；
- 溫控系統：分段式電加熱 + 水冷卻，加熱段 5-8 段，溫度范圍 60-250℃，溫控精度≤±1℃，支持模頭高溫自清模式（超溫保護閾值 300℃）；
- 成型控制：吹脹比 1.2-3.5（電動可調），膜厚 10-150μm，膜寬 500-2000mm（可定制），牽引速度 0-60m/min（變頻調速）；
- 輔助配置：冷卻輥（直徑 200-500mm，支持便捷拆卸）、恒溫防結露系統（溫度 20-30℃）、原料預干燥適配接口，15 英寸觸控屏；
- 實驗適配：支持 200 + 配方存儲，實驗數據記錄（存儲 1 年，可導出），適配小批量樣品制備（單次產量 5-50kg）。
（2）應用領域
- 實驗研發領域：高校 / 科研院所塑料膜材（PE/PP/PLA）配方研發、膜材外觀與力學性能測試樣品制備；
- 食品包裝領域：小批量試產高透明食品保鮮膜、無晶點復合食品袋基材膜；
- 工業包裝領域：低劃痕電子元器件防護膜、高潔凈度防潮包裝膜實驗樣品；
- 特種領域：醫用高透明防護膜（符合 FDA 標準）、可降解膜材（PLA/PHA）研發實驗。
（3）核心功能
- 原料潔凈保障：進料口濾網過濾雜質 + 預干燥適配接口，減少原料水分與雜質引發的晶點；
- 模頭維護便捷：支持高溫自清模式 + 流道優化設計，清除殘留積料，避免碳化劃痕；
- 冷卻清潔可控：冷卻輥便捷拆卸 + 恒溫防結露，便于清潔雜質，防止劃痕產生；
- 精準塑化控制：±1℃分段溫控，確保原料完全塑化，從根源降低晶點發生率；
- 實驗適配性強：海量配方存儲 + 數據記錄，便于對比不同原料配方下的膜材外觀性能，提升實驗效率
在線咨詢
管理員
該內容暫無評論
